【超小型×大電流対応】大塚テクノ製サーマルプロテクターのご紹介

電子機器の高性能化・高密度実装が進むなかで、熱保護・過電流保護に関して
以下のような課題をお持ちではありませんか？

　「高電流に対応させたいが、保護素子のサイズが大きすぎて基板に収まらない」
　「小型品を採用すると許容電流が低く、発熱や誤動作のリスクがある」
「意図しない再通電（チャタリング）を防ぐ、信頼性の高い安全設計を行いたい」

本日は、そのような回路設計の悩みを解決する【サーマルプロテクター】シリーズをご紹介いたします。

サーマルプロテクターとは？

サーマルプロテクターは、機器が異常に熱くなったときに回路を自動で遮断し、
過熱による故障や火災を防ぐ安全装置です。
内部の温度検知素子（バイメタル）が設定温度を超えると接点を開き、電流を止める仕組みになっています。

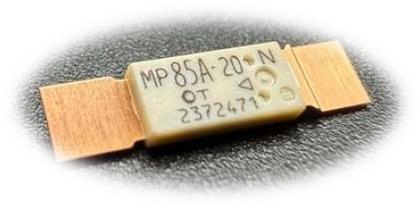

大塚テクノ製「サーマルプロテクター」の特長

動作性

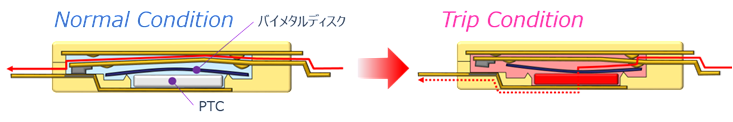

周囲温度が上昇すると所定の温度でバイメタルディスクが反転し、回路を瞬時に遮断。
遮断後は並列接続されたPTCヒーターへ微小電流が流れ、その自己発熱によって
バイメタルの反転状態（遮断状態）を保持します。機器の電源オフで異常状態が
解消されると、温度下降に伴い自動的に回路が復帰する信頼性の高い構造です。
